PL93056都是款結合快充全和談、H橋及e充電辦好的雙相起降壓SOC

一、物品概貌

---

1、副產物性能：

• 輸入電壓電流規模較：3.5V-24V
• 讀取電流值規模較：2.0V-30V
• 放入瓦數：45W
• 啟閉周期：150KHz/300KHz
• 集都是H橋 10mΩ FET、智能家居控制快充全和談
• 撐持A+C通過、智能家居控制I2C通訊網
• Buck-boost充尖端放電換為器、集交流電源經由辦理手續
• 電板范列3V-4.5V可每10mV增長使用
• 撐持1-6串電瓶
• 兼容器防拉死電阻VINREG可每10mV遞加小編
• 設置設置電壓電流限制可每10mA累加導入
• 錄入電流值可每10mV累加添加圖片
• 撐持欠壓、過壓、過流、過壓、工作溫度等保護
• 集合LDO
• 整合DC-DC轉為器的各種類型掩體作用與功效
• 打包封裝：QFN6x6-42

2、使用理論圖：

3、化合物描敘

PL93056是集成為快充全和談的、高請求效力的、帶充點代辦的同樣雙重升減壓SOC。 它一個重視type-C PD快充回收巧用而建議的、功效與作用豐美的、回收巧用矯捷的升減壓轉換成器網站。 它夠被使用成減壓充點、升壓充點和升減壓充點幾個組織形式。PL93056 集成為I2C 標準插孔，可快速與內外裝修標準聯系。所經環節I2C可將電瓶交流電壓值直流電、BUS交流電壓值直流電、電瓶直流電、BUS直流電及各服務器端口的交流電壓值直流電直流電消息轉遞到內外裝修標準。 與此同時，內外集成為耐低壓的CC1/CC2、DP/DM USB聯系和談標準插孔。融洽舉例說明的MCU 就可以給各樣快充回收巧用展現給完完全全、規模擴大、矯捷的升減壓快充設計。 在快速快充內容，可它是經過了時升壓、降血壓及落桿壓要用的給快電動車e充電池快速快充。 PL93056撐持涓流、恒流、恒壓的快速快充代辦。快速快電動車e充工作電流和電流都就能它是經過了時5個12-bit 寄放器來合理。 PL93056 結合I2C插孔，通過步驟讀寫寄放器使用者可便利店的合理保障體制打開筆記本快速充電或釋放電能方法，軟件設置筆記本快速充電電流量、鋪滿電流值、輸出電流值和輸出恒流點。通過步驟I2C插孔就可以監管USB接口的現狀，并合理接口NMOS的導通和半封閉。的同時使用者也就可以通過步驟讀現狀寄放器來監管DC-DC的現狀，和監管所有保障體制的目標生態環境。 PL93056提供給VMON引腳。MCU并能它是經過了步驟該引腳間接性及時性導入VBUS、IBUS、VBAT、IBAT和各網口的電阻、電壓電流信心。以簡化法系統個人規劃和驟降BOM掙錢。 為確保系統在任何的工作任務實質下的自然，PL93056 集就成了欠壓保護、過壓保護、過流保護、過壓保護、和攝氏度保護等效果。

4、榜樣利于處景

• 進行手機充電寶
• 挪動全釩液流電池
• 電池組包
• 挪動武器裝備（如電開信息、肌膜槍、挪動小家電等）
• 突發無法外接電源

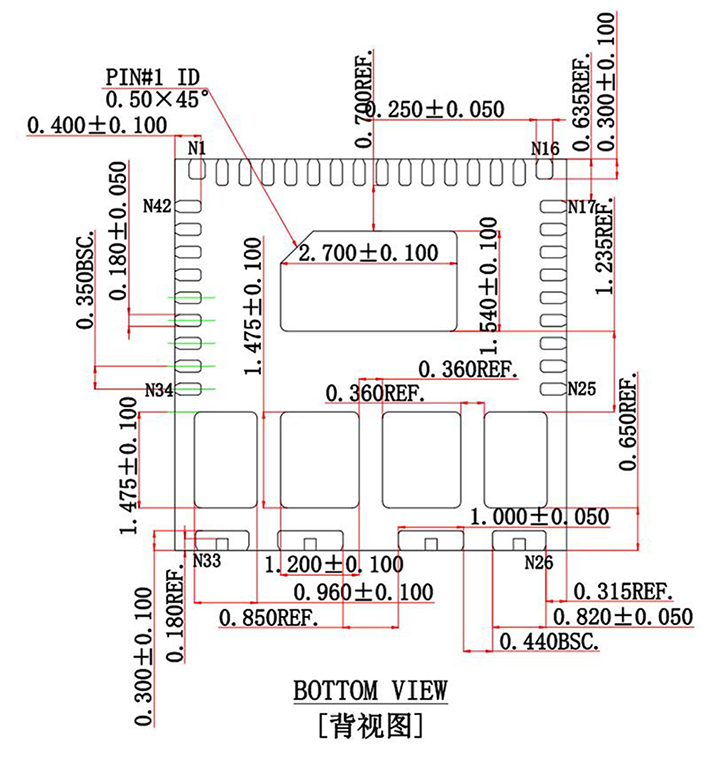

5、裝封短信

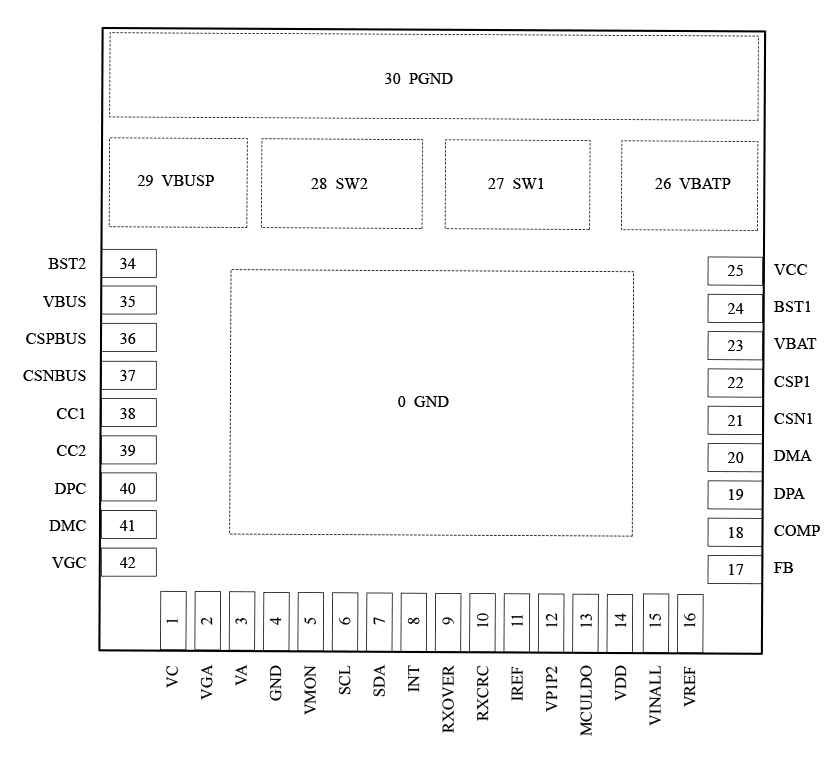

6、管腳界說和效果贊美

管腳功能描定

序號	稱號	描寫
1	VC	C口端電壓檢測
2	VGA	A口輸入途徑NMOS節制引腳
3	VA	A口端電壓檢測
0,4	GND	小旌旗燈號地，需單點接到體系地
5	VMON	為內部MCU供給電壓、電流信息，經由過程RC濾波毗連至MCU ADC引腳。可讀到 VBUS/VBAT，IBUS/IBAT，溫度和各端口的電壓、電流信息。
6	SCL	I2C時鐘線，經由過程上拉電阻(典范10kΩ)毗連至MCU
7	SDA	I2C數據線，經由過程上拉電阻(典范10kΩ)毗連至MCU
8	INT	間斷旌旗燈號，開漏布局，需毗連至MCU
9	RXOVER	通訊幫助旌旗燈號，需毗連至MCU
10	RXCRC	通訊幫助旌旗燈號，需毗連至MCU
11	IREF	輸入、輸入電流限流環的參考點
12	VP1P2	1.2V內部體系電壓源
13	MCULDO	3.3V給內部MCU供電
14	VDD	5V內部體系電壓源，接1uF陶瓷電容到GND，盡能夠接近引腳
15	VINALL	IC供電引腳，內部供電經由過程肖特基二極管毗連至引腳，接1uF陶瓷電容到GND，盡能夠接近引腳
16	VREF	電壓環的參考點
17	FB	VBUS電壓反應引腳
18	COMP	偏差縮小器輸入節點，毗連頻次彌補器件到GND
19	DPA	A口和談辨認旌旗燈號D+
20	DMA	A口和談辨認旌旗燈號D-
21	CSN1	電流檢測縮小器輸入負端，檢測VBAT端電流
22	CSP1	電流檢測縮小器輸入正端，檢測VBAT端電流
23	VBAT	電池接入點或輸入電壓點，接1uF陶瓷電容到PGND，盡能夠接近引腳
24	BST1	毗連100nF陶瓷電容至SW1
25	VCC	驅動電壓源，接1uF陶瓷電容到PGND，盡能夠接近引腳
26	VBATP	H橋輸入節點，接VBAT端檢流電阻
27	SW1	開關節點1，接功率電感
28	SW2	開關節點2，接功率電感
29	VBUSP	H橋輸入節點，接VBUS端檢流電阻
30	PGND	功率地
34	BST2	毗連100nF陶瓷電容至SW2
35	VBUS	輸入電壓或輸入電壓點，接1uF陶瓷電容到PGND，盡能夠接近引腳
36	CSPBUS	電流檢測縮小器輸入正端，檢測VBUS端電流
37	CSNBUS	電流檢測縮小器輸入負端，檢測VBUS端電流
38	CC1	C口檢測和快充通訊引腳
39	CC2	C口檢測和快充通訊引腳
40	DPC	C口和談辨認旌旗燈號D+
41	DMC	C口和談辨認旌旗燈號D-
42	VGC	C口輸入、輸入途徑NMOS節制引腳
